6080国产午夜精品_久久久久国产一级毛片高毛片a级_日本中文成人在线播放_五月天综合色A天堂_欧美日韩MV在线XX_两性色午夜视频成熟的女人_韩国毛片免费播放_baby直播看片下载_亚洲AV无码专区国产乱码波多野_波多野结衣中文字幕系列

奧氏體不銹鋼，顧名思義其組織為奧氏體，奧氏體不銹鋼的熱處理十分重要，因為奧氏體不銹鋼的重要任務(wù)是耐蝕，熱處理不當，其耐蝕性能會(huì )大打折扣，本期主要向大家講述奧氏體不銹鋼的熱處理。

奧氏體不銹鋼，是常見(jiàn)的不銹鋼（18-8鋼），如廚房中很多餐具都是奧氏體不銹鋼做的。奧氏體不銹鋼，顧名思義其組織為奧氏體，它沒(méi)有磁性，沒(méi)有淬硬性。

奧氏體不銹鋼在氧化性環(huán)境中抗腐蝕性非常強，所謂的氧化環(huán)境可以簡(jiǎn)單理解為含氧較多的環(huán)境，奧氏體不銹鋼韌性好，容易加工成型，因而用途非常廣泛。

奧氏體不銹鋼管

奧氏體不銹鋼主要用于耐蝕目的，熱處理對其影響很大。奧氏體不銹鋼的耐蝕性和耐酸性主要依賴(lài)表面鈍化，如果表面鈍化這種行為不能維系，則它就會(huì )發(fā)生腐蝕。因此，奧氏體不銹鋼并不是完全不銹，它只是針對氧化環(huán)境和酸性環(huán)境。對于特殊的離子，并不具有強大的抗拒能力。奧氏體不銹鋼的熱處理主要影響表面層的鈍化能力，因而影響其腐蝕性能。

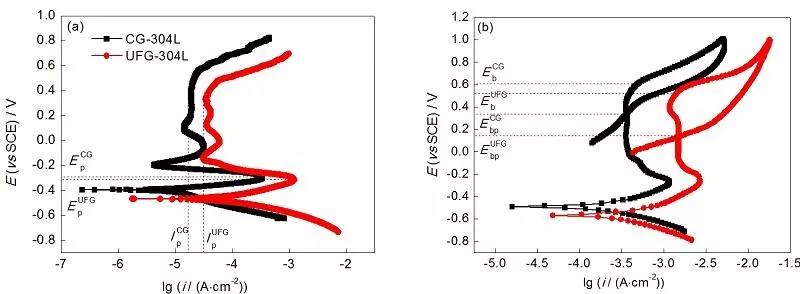

304不銹鋼極化曲線(xiàn)，出現陽(yáng)極鈍化區

均勻腐蝕是常見(jiàn)的腐蝕現象，均勻腐蝕取決于鉻元素的分布均勻性。熱處理影響鉻元素的分布規律，自然影響奧氏體不銹鋼的耐均勻腐蝕特性。

晶間腐蝕也是評價(jià)奧氏體不銹鋼的重要腐蝕性能之一。一般來(lái)說(shuō)，如果奧氏體不銹鋼發(fā)生敏化，在晶界析出大量的串珠狀的碳化物，則其晶間腐蝕性能會(huì )大打折扣。奧氏體不銹鋼如果發(fā)生敏化，即使在很普通的電化學(xué)環(huán)境也會(huì )發(fā)生嚴重的晶間腐蝕。

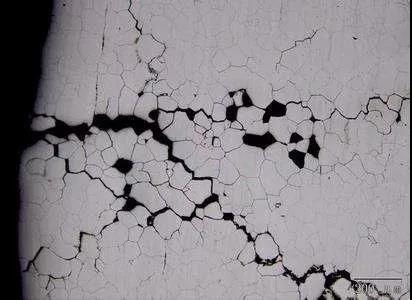

晶間腐蝕開(kāi)裂

應力腐蝕開(kāi)裂是奧氏體不銹鋼常見(jiàn)的破壞形式。大家需要注意，應力腐蝕開(kāi)裂取決于兩方面主要因素：其一，必須有應力，它可能是外加應力，也可能是殘余應力；其二，應力腐蝕開(kāi)裂敏感離子，比如鹵族元素離子，尤其以氯離子常見(jiàn)。應用奧氏體不銹鋼的地方，時(shí)常不是使用其承受應力的能力，因此應該特別關(guān)注殘余應力，因為在含有氯離子的環(huán)境中，殘余應力會(huì )造成其應力腐蝕開(kāi)裂。去殘余應力的方法是去應力退火。

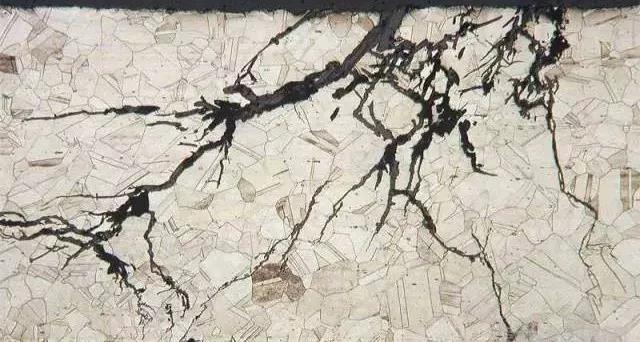

奧氏體不銹鋼應力腐蝕開(kāi)裂

點(diǎn)蝕是比較可怕的腐蝕。采用古人說(shuō)的一句話(huà)形容這個(gè)問(wèn)題再恰當不過(guò)了：“千里之堤，潰于蟻穴”。點(diǎn)蝕產(chǎn)生有兩個(gè)主要原因：其一，是材料成分不均勻，比如發(fā)生敏化，奧氏體不銹鋼就特別容易發(fā)生點(diǎn)蝕；其二，環(huán)境腐蝕介質(zhì)濃度不均勻，這也是引起點(diǎn)蝕的原因。一旦發(fā)生點(diǎn)蝕，局部鈍化膜層就被破壞掉，于是會(huì )在活性和鈍化兩種狀態(tài)之間競爭，一旦無(wú)法發(fā)生鈍化，點(diǎn)蝕就會(huì )不斷進(jìn)行下去，直到構件穿孔。

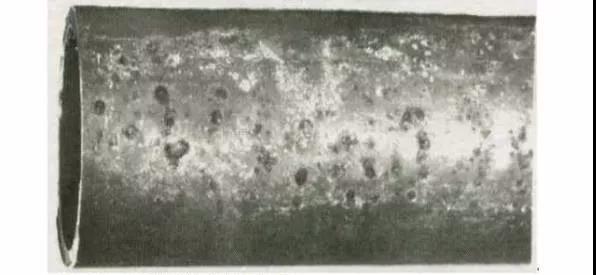

奧氏體不銹鋼點(diǎn)蝕

奧氏體不銹鋼在室溫至高溫狀態(tài)沒(méi)有固態(tài)相變點(diǎn)，其熱處理的目的主要是為了使加工過(guò)程中產(chǎn)生的碳化物溶解到基體中去，從而使合金元素分布更加均勻。將奧氏體不銹鋼加熱到高溫，使碳化物溶解到基體中去，然后快速冷卻到室溫，這個(gè)過(guò)程，奧氏體不銹鋼不會(huì )硬化，因為沒(méi)有相變，室溫仍保持奧氏體狀態(tài)，這個(gè)過(guò)程稱(chēng)為固溶處理。固溶處理中，快速冷卻的目的只是為了讓碳原子及合金元素分布更加均勻。

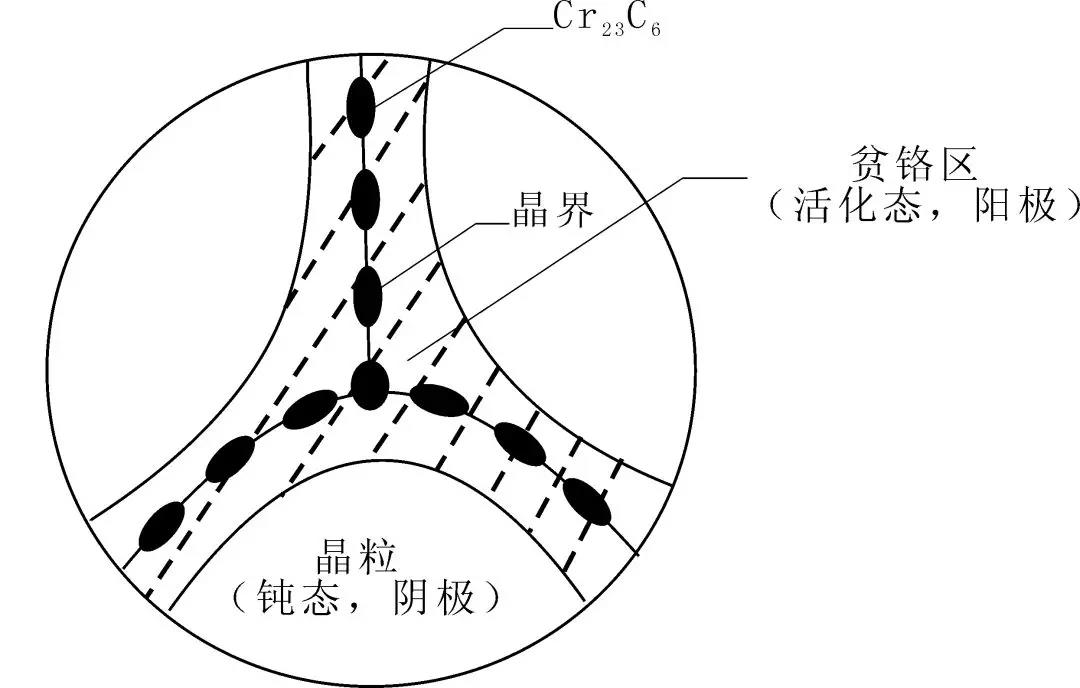

奧氏體不銹鋼敏化示意圖

奧氏體不銹鋼在固溶處理時(shí)，如果冷卻速度過(guò)慢，隨著(zhù)溫度下降，碳原子在基體中的溶解度下降，碳化物便會(huì )析出。并且碳原子特別容易與鉻結合，形成M23C6型碳化物，分布在晶界上，晶界發(fā)生貧鉻現象，發(fā)生敏化。奧氏體不銹鋼發(fā)生敏化以后，應在850ºC以上加熱，碳化物會(huì )固溶，再快速冷卻就能夠解決敏化問(wèn)題。

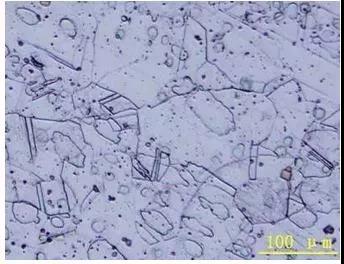

奧氏體不銹鋼金相組織

【便攜式殘余應力檢測儀】在汽車(chē)領(lǐng)域中的應用

【殘余應力測試儀】在船舶系統零部件中的應用

殘余應力檢測在航空領(lǐng)域的重要性

X射線(xiàn)殘余應力分析儀滿(mǎn)足哪些標準？

焊接殘余應力的測量方法、作用及影響，預防措施
