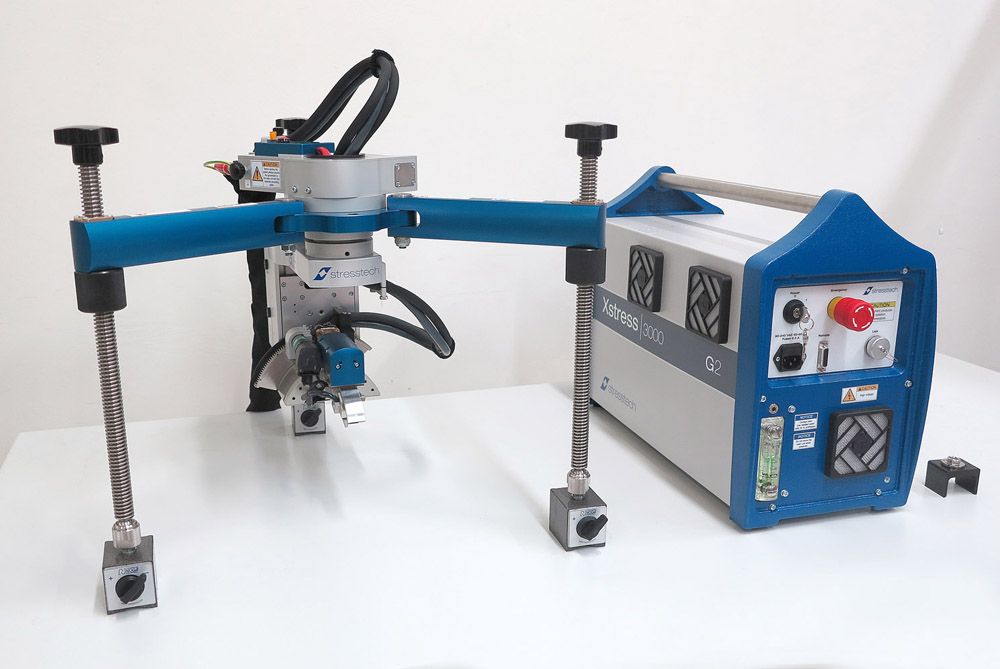

殘余應力分析儀可快速、輕松分析齒輪、軸承、軋輥、曲軸、凸輪軸、壓力容器管道以及其它一些零部件在熱處理、機加工、焊接、噴丸、滾壓等處理過程中產生的殘余應力及殘余奧氏體測量。有效避免有害的殘余應力對工件的抗疲勞強度和耐蝕性能的降低，延長工件使用壽命，避免造成重大事故。而有些零件引入有益的殘余應力，如滾壓、噴丸等可提高工件的表面性能。因此，殘余應力的精確測量變得非常必要。其輕便精巧的設計，大大擴展了設備的使用領域，使得設備能夠走出實驗室，在現場甚至戶外的使用變得有效可行。

殘余應力分析儀主要應用領域：航天、航空、汽車制造、3D打印材料、船舶、電力、石油化工、鍋爐壓力容器、冶金、機械制造、核工業、石油、科研機構、大學等。

殘余應力分析儀軟件

◆ 操作系統： Windows
◆ X射線的發生和控制
◆ 實時監控高壓系統
◆ 多種X射線曝光模式
◆ 可同時進行測量、計算和其它功能操作
◆ 多點d-sin²Ψ曝光模式，互相關法計算峰位移
◆ 豐富的材料數據庫

殘余應力分析儀測角儀
◆ 傾斜和旋轉
◆ 改進的y幾何（側傾法）
◆ 對稱安裝的雙探測器
◆ 連續可調的2q角范圍：110-171度
◆ 多種準直器可更換，直徑從Φ1到Φ5，包括特殊小直徑Φ0.5和Φ0.8甚至更小
◆ 全自動校準，自動調整理想測距，行程誤差小于0.003mm


殘余應力分析儀主機
◆ 結構緊湊，小巧輕便
◆ 全電腦控制
◆ 各種安全鎖
◆ 密閉循環冷卻系統，帶強冷裝置
◆ 各種接口

探測器技術
◆ 固態位敏正比計數器（MOS線性成像探測器）
◆ 靈敏度高，信噪比好
◆ 角精度0.029°/像素, 512像素
◆ 簡潔緊湊，無需高壓，功耗1mW

電 源100-240 VAC，50/60Hz

X射線管
微型X射線管，5~30KV/0~10mA/300W可調，Cr、Cu、Co、Ti、Mn等各種靶材可供選擇。無需專用工具，X射線管能在幾分鐘內更換完畢。

安全性能
包括：
◆ “X射線打開”和“窗口打開”指示燈。
◆ 若窗口堵塞、打開或移動，管殼松動或被移動冷卻液溫度過高或其它流動不暢通時，能自動關閉X射線。
