6080国产午夜精品_久久久久国产一级毛片高毛片a级_日本中文成人在线播放_五月天综合色A天堂_欧美日韩MV在线XX_两性色午夜视频成熟的女人_韩国毛片免费播放_baby直播看片下载_亚洲AV无码专区国产乱码波多野_波多野结衣中文字幕系列

失效齒輪硬度分析

齒輪失效后，表面硬度發(fā)生變化，通過(guò)使用RollScan250齒輪硬度分揀儀對齒面及側面進(jìn)行檢測后，可以看到：

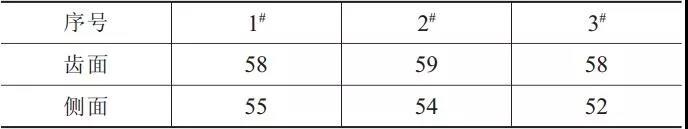

失效齒輪的表面硬度(HRC)

失效齒輪的側面硬度較低，低于 58～62 HRC 的硬度要求， 較低的表面硬度是導致齒輪表面磨損的主要原因。

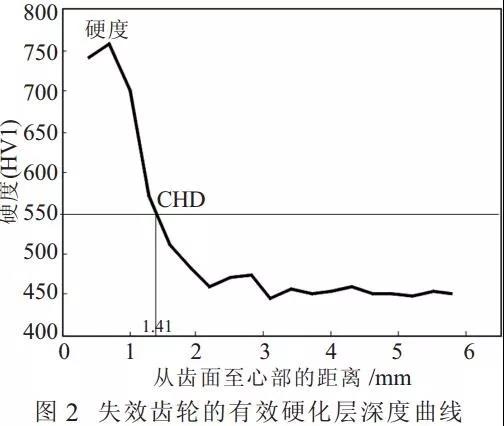

采用顯微硬度計檢測失效齒輪表面滲碳情況，從齒面至心部的硬度變化曲線(xiàn)如圖 2 所示。從圖中可知，失效齒輪的有效硬化層深度 CHD 為 1.41mm，達到了滲碳深度要求[2-3]。圖中，從表面至心部，硬度首先增加，然后平穩降低至 450HV1 左右。

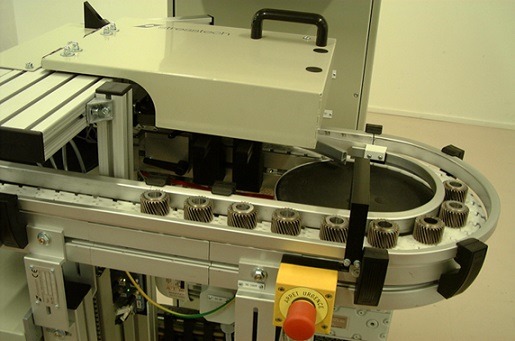

RollScan250齒輪硬度分揀儀能夠實(shí)現材料硬度和熱處理硬度的數字化檢測，從而優(yōu)化工件分揀，在生產(chǎn)線(xiàn)上的工件篩選發(fā)揮著(zhù)重大作用。實(shí)現了對小齒輪的在線(xiàn)分揀，大大提高生產(chǎn)率和現生產(chǎn)中的優(yōu)化。

更多相關(guān)信息》》》

熱處理對應力腐蝕開(kāi)裂的影響

磨削燒傷產(chǎn)生的原因

磨削燒傷的主要形式

應力集中的預防與利用

防止硬齒面齒輪磨齒裂紋的工藝措施
