6080国产午夜精品_久久久久国产一级毛片高毛片a级_日本中文成人在线播放_五月天综合色A天堂_欧美日韩MV在线XX_两性色午夜视频成熟的女人_韩国毛片免费播放_baby直播看片下载_亚洲AV无码专区国产乱码波多野_波多野结衣中文字幕系列

在我們工作中遇到的螺紋緊固件主要的失效模式：
①裝配擰拉斷裂；
②螺紋受剪切力擰斷；
③應力集中部位使用后斷裂；
④疲勞斷裂；
⑤延時(shí)斷裂；
⑥零件扭矩報警；
⑦螺紋滑牙。

常見(jiàn)失效模式的原因分析
①裝配擰拉斷裂：
擰拉斷裂特征為斷裂部位明顯縮頸伸長(cháng)，造成擰拉斷裂的常見(jiàn)原因主要是由于聯(lián)接面摩擦系數過(guò)??；擰緊或預緊時(shí)施加的扭矩過(guò)大、施加扭矩時(shí)套筒與螺紋不同軸、施加扭矩時(shí)速度過(guò)快；零件本身的性能強度不夠以及緊固面與螺紋中心線(xiàn)垂直度超差。

②螺紋受剪切力擰斷：
受剪切力擰斷的斷口部位一般有螺旋狀，無(wú)明顯縮頸，造成螺紋受剪切力擰斷的常見(jiàn)原因是由于螺紋在擰緊過(guò)程中被卡死，例如：螺紋變形、相互聯(lián)接的牙型不一致、螺紋有焊渣燈情況；螺栓擰進(jìn)的斷面被頂住，如螺母為盲孔的有效螺紋深度不夠。

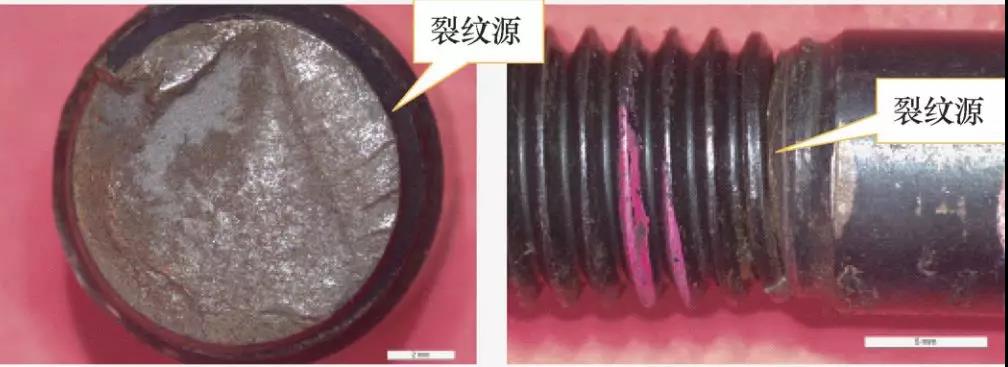

③應力集中部位使用后斷裂：

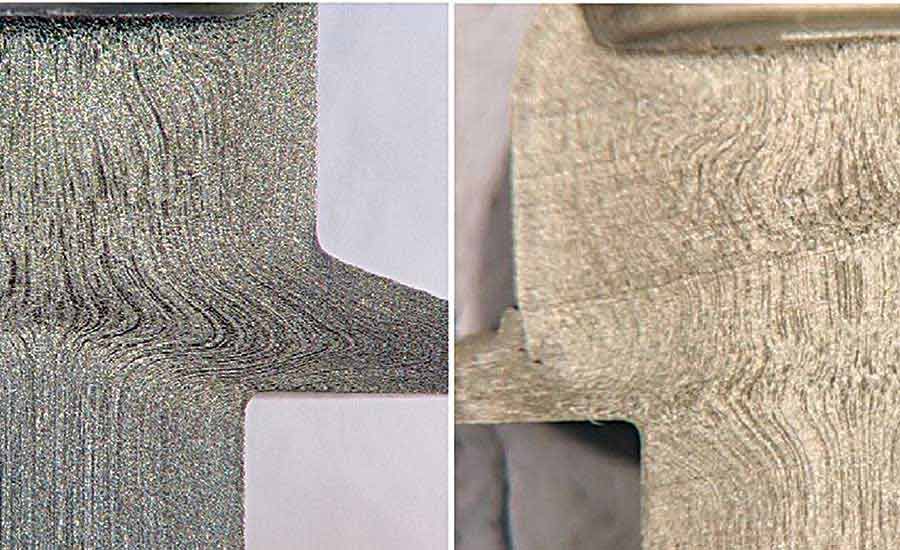

應力集中部位使用后斷裂常見(jiàn)表現在螺栓頭部及頭部與螺紋桿過(guò)度的直角部位，造成應力集中部位斷裂的常見(jiàn)原因為頭部與螺紋桿過(guò)度的直角部位圓角過(guò)??；螺栓冷鐓成型時(shí)在頭部的塑性流線(xiàn)存在缺陷。被聯(lián)接面與螺栓垂直度超差。

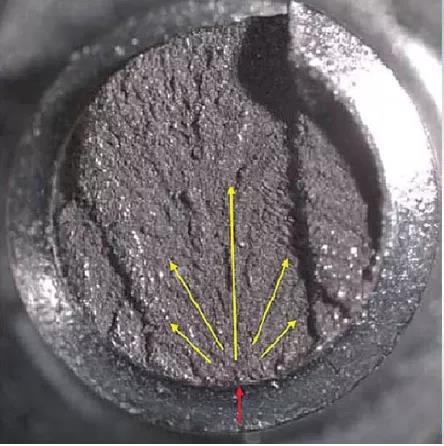

④疲勞斷裂：
在螺栓連接后使用的過(guò)程中主要的斷裂為疲勞斷裂，造成疲勞斷裂的常見(jiàn)原因有：預緊力不足；夾緊力衰減過(guò)大；螺栓尺寸、性能不合格；零件之間的相互配合、裝配環(huán)境、使用工況不能滿(mǎn)足設計要求。

⑤延時(shí)斷裂：
延時(shí)斷裂常見(jiàn)原因為氫脆，氫脆是在生產(chǎn)過(guò)程（如電鍍、焊接）中進(jìn)入鋼材內部的微量氫，在內部殘余的或外加的應力作用下導致材料脆化甚至開(kāi)裂。常見(jiàn)易發(fā)生氫脆的緊固件有：自攻釘/彈性墊圈/8級以上的經(jīng)過(guò)電鍍表面處理的螺栓。

⑥零件扭矩報警：
零件扭矩報警常見(jiàn)發(fā)生在通過(guò)角度法控制扭矩的螺栓裝配過(guò)程中。造成緊固件扭矩報警失效模式及原因有：在裝配完成后，零件的zui終扭矩，高于控制上限或低于控制下限：原因為零件的裝配扭矩控制范圍不合理，表現為設定控制范圍過(guò)小、控制范圍往上或往下偏移。

沒(méi)有預緊到預設角度，扭矩達到上限報警：原因為零件本身摩擦系數超上限、零件配合摩擦系數超上限、零件之間干涉，造成裝配扭矩急劇上升。

正常裝配，扭矩下限報警：原因為零件本身摩擦系數超下限或零件配合摩擦系數超下限，零件擰入時(shí)貼合扭矩大于初始扭矩（也即擰入力矩消耗過(guò)大），常見(jiàn)于鎖緊螺母的擰緊。

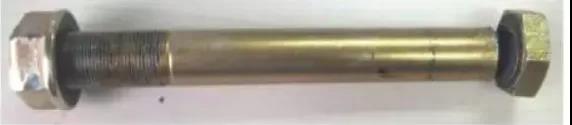

⑦螺紋滑牙：
螺紋連接常常出現螺紋滑牙，造成螺紋滑牙的主要原因有螺紋脫碳：常見(jiàn)現象為裝配時(shí)感覺(jué)扭矩加不上，螺栓拆下后，發(fā)現螺紋全部或部分被磨平，以及螺栓螺紋或者螺母孔表面硬度低；內外螺紋尺寸配合：相配合的聯(lián)接付接觸面積小，有兩種情況：一是接齒合的螺紋扣數少，二是螺紋與螺紋不在中徑以?xún)冉佑|（即精度配合不好，螺栓螺紋和螺母的螺紋接觸不夠）。

同時(shí)，在裝配方法上如果裝配不對孔，強擰也會(huì )造成螺紋滑牙；螺紋摩擦系數過(guò)?。罕砻嫱繉?、表面粗糙度、表面潤滑劑不合理和螺栓螺紋或者螺紋孔有異物，損壞螺紋以及螺栓跟螺母的螺距、角度變異都會(huì )導致螺紋滑牙。

更多相關(guān)信息》》》

變速箱齒輪的熱處理工藝優(yōu)化

齒輪熱處理后還需要【齒輪磨削燒傷檢測儀】zui后把關(guān)

汽車(chē)同步器齒輪淬火變形問(wèn)題分析

趣味解讀“四把火”—退火、正火、淬火、回火

了解一下激光小孔法X射線(xiàn)應力分析儀
