6080国产午夜精品_久久久久国产一级毛片高毛片a级_日本中文成人在线播放_五月天综合色A天堂_欧美日韩MV在线XX_两性色午夜视频成熟的女人_韩国毛片免费播放_baby直播看片下载_亚洲AV无码专区国产乱码波多野_波多野结衣中文字幕系列

摘要：鑒于磨削過(guò)程中工件燒傷的問(wèn)題一直困擾著(zhù)產(chǎn)品的質(zhì)量問(wèn)題，從磨削燒傷的形成的機理、磨削燒傷的檢查方法、磨削燒傷的分級、磨削燒傷的避免措施、磨削燒傷的影響因素、磨削燒傷解決方法。讓我們從基礎對磨削燒傷形成認識、到對磨削燒傷的解決方法形成一整套的方案，其中：砂輪的選擇在磨削燒傷過(guò)程中非常重要。以避免我們生產(chǎn)中避免燒傷、遇到燒傷而找到合理的解決方法。適用于外圓磨燒傷、內圓磨燒傷、平面磨燒傷、端面磨燒傷、無(wú)心磨燒傷等磨削方式。



一、定義：磨削時(shí)，由于磨削區域的瞬時(shí)高溫（一般為900－1500℃）到相變溫度以上時(shí)， 形成零件表層金相組織發(fā)生變化（大多表面的某些部分出現氧化變色），使表層金屬強度和硬度降低，并伴有殘余應力產(chǎn)生，甚至出現微觀(guān)裂紋，這種現象稱(chēng)為磨削燒傷。

二、磨削燒傷機理：  當磨削表面產(chǎn)生高溫時(shí)，如果散熱措施不好，很容易在工件表面（從幾十um到幾百um）發(fā)生二次淬火及高溫回火。如果磨削工件表面層的瞬間溫度超過(guò)鋼種的AC1點(diǎn)，在冷卻液的作用下二次淬火馬氏體，而在表層下由于溫度梯度大，時(shí)間短，只能形成高溫回火組織，這就使在表層和次表層之間產(chǎn)生拉應力，而表層為一層薄而脆的二次淬火馬氏體，當承受不了時(shí)，將產(chǎn)生裂紋。

三、損傷的原因：

處理的影響

a)殘余奧氏體 磨削時(shí)殘余奧氏體由于砂輪磨削時(shí)產(chǎn)生的熱和壓力而轉變，同時(shí)可能伴隨出現表面回火和磨削裂紋。殘余奧氏體量應控制在30％以?xún)取?/span>

b)滲層碳濃度 滲層碳濃度過(guò)高，在滲層組織中容易形成網(wǎng)狀碳化物或過(guò)多的游離碳化物。由于這種物質(zhì)極硬，在磨削過(guò)程中可能出現局部過(guò)熱傾向和發(fā)生表面回火。滲層碳濃度過(guò)高，會(huì )使工件表面產(chǎn)生過(guò)多的殘余奧氏體．從而導致燒傷和裂紋。因此，表面碳濃度增加，則降低了磨削性能，一般表面碳濃度應控制在0.75％-0.95％范圍以?xún)取?/span>

c)碳化物分布及形態(tài) 碳化物分布應均勻，粒度平均直徑不大于lμm；碳化物形態(tài)應為球狀、粉狀或細點(diǎn)狀沿網(wǎng)分布，不允許有網(wǎng)狀或角狀碳化物。

d)脫碳 熱處理時(shí)．表面或環(huán)境保護不當會(huì )產(chǎn)生表面氧化，這樣在工件上就會(huì )產(chǎn)生一層薄的脫碳層，這層軟的脫碳層會(huì )引起砂輪過(guò)載或過(guò)熱，從而造成表面回火。

e)回火 在保證硬度的前提下，回火溫度盡可能高一些，回火時(shí)間盡可能長(cháng)一些。這樣可以提高滲碳淬硬表面的塑性，而且使殘余應力得以平衡或降低．改善表面應力的分布狀況。這樣可以降低出現工件裂紋的機率，從而提高磨削工件的效率。

f)變形 應盡可能減少熱處理變形．這樣可以減小磨削余量。若熱處理變形過(guò)大，如果磨

將是不正常的，從而導致燒傷及裂紋。

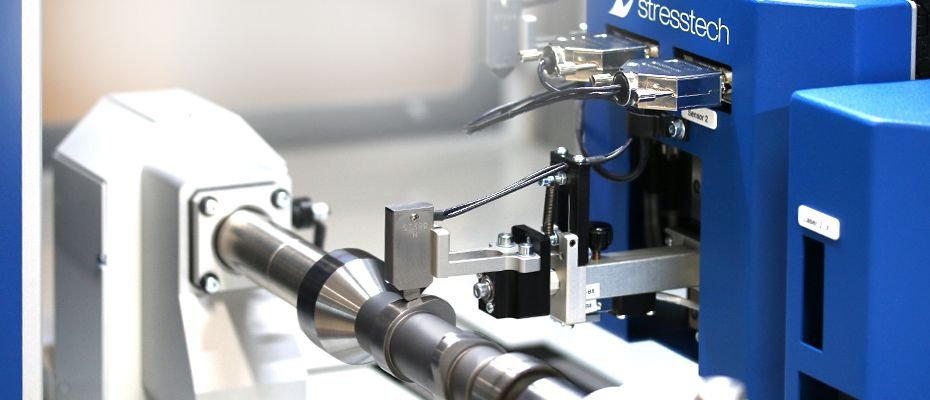

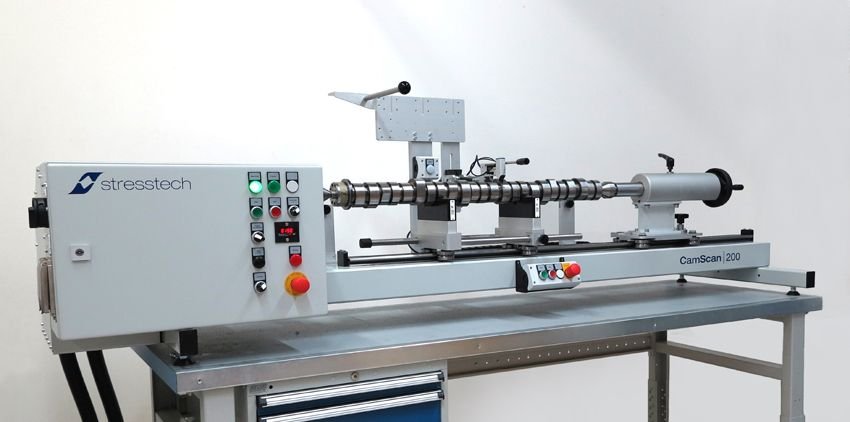

四、磨削燒傷檢查方法：  1.觀(guān)色法 2.酸洗法 3.金相組織法 4.顯微硬度法 5. 磁彈法（巴克豪森噪聲技術(shù)）

五、磨削燒傷的分級：磨削燒傷有多種不同的分類(lèi)方法。根據燒傷外觀(guān)不同，可分為全面燒傷（整個(gè)表面被燒傷）、斑狀燒傷（表面上出現分散的燒傷斑點(diǎn)）、均勻線(xiàn)條狀燒傷、周期線(xiàn)條狀燒傷；按表層顯微組織的變化可分為回火燒傷、淬火回火燒傷；還可根據燒傷深度分為淺燒傷(燒傷厚度＜0.05mm)、中等燒傷(燒傷層厚度在0.005~0.01mm之間)、深度燒傷(燒傷層厚度＞0.01mm)。在生產(chǎn)中，常見(jiàn)的是均勻的是周期的線(xiàn)條狀燒傷。  由于在磨削燒傷產(chǎn)生時(shí)往往伴有表面氧化作用，而在零件表面生成氧化膜。又因為氧化膜的厚度不同而使其反射光線(xiàn)的干涉狀態(tài)不同；因此呈現出多種顏色。所以通常用磨削表面的顏色來(lái)判斷燒傷的程度，也就是“觀(guān)色法”對鋼件來(lái)說(shuō)，隨燒傷的加強，顏色一般呈現白、黃（400-500℃）、褐、紫（800~900℃）、蘭(青)的變化。不同磨削深度下，加工表面的燒傷顏色和氧化膜厚度不同。  燒傷顏色僅反映了較嚴重的燒傷現象，而當零件表面顏色不變時(shí)，其表面組織也可能已發(fā)生了燒傷變化，這類(lèi)燒傷通常不易鑒別，所以對零件使用性能危害更大。目前，人們?yōu)榱烁玫乜刂茻齻某潭?，已根據表面組織的變化，對燒傷進(jìn)行了分級，一般從0-8共分九級，其中，0級Z輕，8級燒傷Z嚴重。

六、預防磨削燒傷的措施  1.盡量減少磨削時(shí)產(chǎn)生的熱量。 2.盡量加速熱量的散發(fā)。 3.避免前道工序的影響。

七、磨削燒傷影響因素及解決方法

（一）．磨削方式磨削條件的影響：  1.磨削余量過(guò)大。  2.合理的磨削參數設定，合理的選擇磨削用量。在磨削用量少時(shí)出現燒傷，應增大縱向進(jìn)給速度：磨削量大時(shí)出現燒傷，應減少進(jìn)給量，增加磨削次數。 3.工件轉速合理設定，過(guò)高或者過(guò)低都不太好。 4.磁力不足,工件停轉 調整磁力. 5.砂輪主軸振擺大 檢修主軸.  6.嚴格控制砂輪傳動(dòng)系統及砂輪心軸的間隙，砂輪傳動(dòng)帶松緊調整合適。 7.工件和砂輪電機扭矩選用是否足夠。

（二）、砂輪的選擇問(wèn)題：

1. 砂輪材質(zhì)選擇不當，砂輪的選擇Z基本的砂輪磨料要與磨削的工件皮配合理。

2.砂輪粒度偏細，砂輪粒度在滿(mǎn)足粗糙度要求的條件下選擇粗號。

3.砂輪硬度偏硬，選擇偏軟點(diǎn)的砂輪，提高砂輪的自銳性。

4.砂輪組織過(guò)?。ňo），選擇偏大、疏松的砂輪；以有利于排屑，減少燒傷的發(fā)生機率。在一些情況下可以考慮使用大氣孔砂輪。

5.對砂輪進(jìn)行特殊的處理。

6.砂輪直徑過(guò)大，而磨削面積增大會(huì )引起燒傷；根據工件的情況可以選擇砂輪直徑較小的砂輪，尤其適用于內圓磨削。

7.對砂輪使用面進(jìn)行開(kāi)槽，這種磨削方式稱(chēng)為“間斷式磨削”，可以減少發(fā)熱及增加散熱的效果；也有利于充分排屑。

8.砂輪鈍化，及時(shí)修整砂輪。

9.砂輪的平衡不好，必須對砂輪進(jìn)行精細的平衡，以便砂輪在工作時(shí)處于良好的平衡狀態(tài)。  10.砂輪保持持續的鋒利性。

（三）、砂輪的修整問(wèn)題：

1.砂輪鈍化，及時(shí)修整砂輪。

2. 砂輪修整的過(guò)細，使微刃切削性能降低；在滿(mǎn)足粗糙度的工藝要求下，盡量讓砂輪修整的粗糙些。

3.砂輪修整器不銳利，使用砂輪修整器其它面進(jìn)行修整，或者進(jìn)行修磨與更換。

4.可以讓砂輪的邊角進(jìn)行修磨一下。

5.修整砂輪的金剛石支座必須牢固。

（四）、冷卻方面的問(wèn)題：



普通冷卻方法

1.磨削液選擇不當，選擇合理的磨削液。一般選擇油性的磨削液，降低了磨削區的溫度，會(huì )適當減少燒傷的發(fā)生。在有條件的情況下選擇品牌的磨削液。

2.可在采取濕磨的情況下一定不采用干磨。

3.磨削液有效充分供給，不但要磨削區供給充足，而且壓力要大；才可以讓溫度降低與充分排屑。

4.保持冷卻液的純凈。

5.保持冷卻液較低的溫度，從而可以降低磨削區的溫度，必要時(shí)可使用散熱器。

6.磨削液噴嘴安放位置不妥，應使噴嘴盡可能靠近磨削區。

7. 冷卻液噴嘴加裝空氣擋板。

8.使用內冷卻砂輪：內冷卻法是將經(jīng)過(guò)嚴格過(guò)濾的冷卻液通過(guò)中空主軸引入砂輪的中空腔內。由于離心力的作用，將切削液沿砂輪孔隙向四周甩出，直接冷卻磨削區。
