6080国产午夜精品_久久久久国产一级毛片高毛片a级_日本中文成人在线播放_五月天综合色A天堂_欧美日韩MV在线XX_两性色午夜视频成熟的女人_韩国毛片免费播放_baby直播看片下载_亚洲AV无码专区国产乱码波多野_波多野结衣中文字幕系列

一、磨削燒傷，是指由于磨削時(shí)的瞬時(shí)高溫使工件表層局部組織發(fā)生變化，并在工件表面的某些部分出現氧化變色的現象。磨削燒傷會(huì )降低材料的耐磨性、耐腐蝕性和疲勞強度，燒傷嚴重時(shí)還會(huì )出現裂紋。

淬火鋼零件的磨削燒傷主要有兩種形式：

1、回火燒傷，指當磨削區溫度顯著(zhù)地超過(guò)鋼的回火溫度但仍低于相變溫度時(shí)，工件表層出現回火屈氏體或回火索氏體軟化組織的情況。

2、淬火燒傷，當磨削區溫度超過(guò)相變溫度Ac1時(shí)，工件表層局部區域就會(huì )變成奧氏體，隨后受到冷卻液及工件自身導熱的急速冷卻作用而在表面極薄層內出現二次淬火馬氏體，次表層為硬度大為降低的回火索氏體，這就是二次淬火燒傷。

判別磨削燒傷的方法主要有：

1、觀(guān)色法，隨著(zhù)磨削區溫度的升高，工件表面氧化膜的厚度就不同，因而會(huì )呈現出黃、草黃、褐、紫等不同的“回火色”。但表面沒(méi)有燒傷色并不意味著(zhù)表層沒(méi)有燒傷。此判別法準確性較低。

2、酸洗法，利用鋼件不同的金相組織對酸腐蝕有不同的敏感性，以軸承鋼為例，正?；鼗瘃R氏體酸洗后呈灰色，發(fā)生二次淬火燒傷時(shí)酸洗后呈白色。生產(chǎn)中常用此法作抽檢。

3、金相組織法，通過(guò)觀(guān)察表層金相組織的變化來(lái)判別燒傷類(lèi)別。此判別法準確度高。

4、顯微硬度法，工件表層金相組織變化必然導致其顯微硬度的變化，因此，觀(guān)察其硬度變化，可判斷燒傷類(lèi)別及測定變質(zhì)層深度。缺點(diǎn)是需要制作試件。

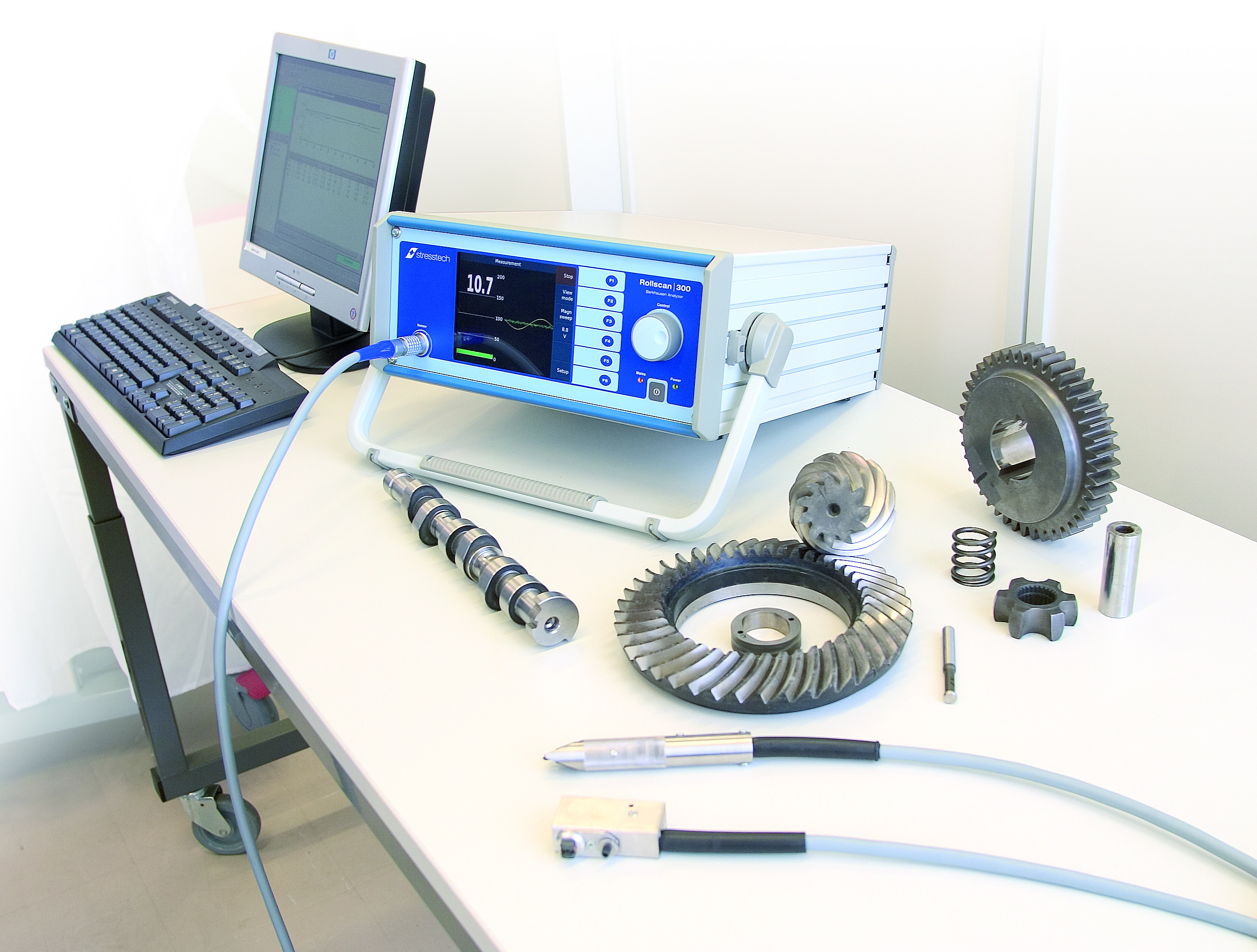

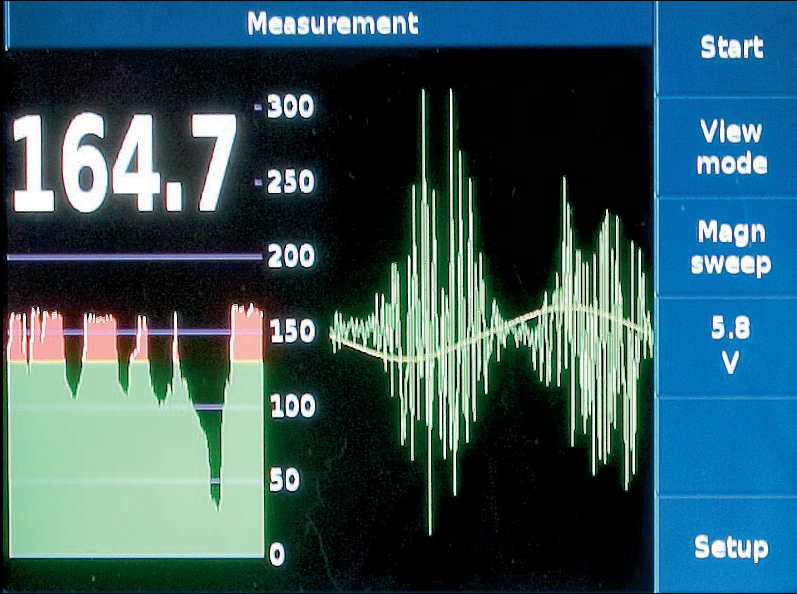

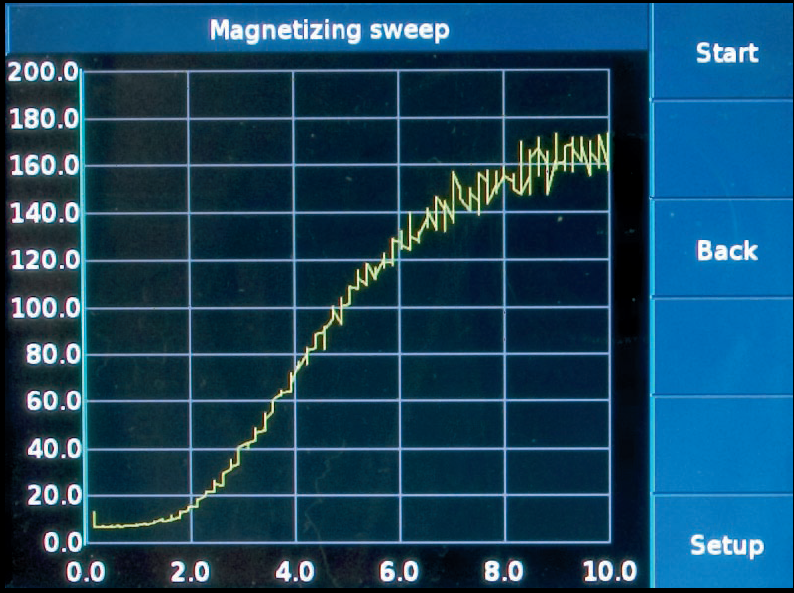

5、磁彈法（巴克豪森噪聲法），通過(guò)使用一種特殊的磁化和探測電路來(lái)產(chǎn)生巴克豪森噪聲信號，將被測區的磁彈特性用信號的方式量化，這個(gè)量值是與應力成比例的?？梢詫?shí)時(shí)的在多個(gè)通道探測和顯示磁彈特性。

二、磨削裂紋，在磨削滲碳鋼、工具鋼、淬火高碳鋼、硬質(zhì)合金等工件時(shí)，容易在表層出現細微的裂紋。磨削裂紋一般很淺(0.03~0.05mm)，嚴重時(shí)可達0.25~0.5mm，其延伸方向大體與磨削速度方向垂直或呈網(wǎng)狀分布。

磨削裂紋的產(chǎn)生與磨前各加工過(guò)程所產(chǎn)生的缺陷，如材料表層中存在網(wǎng)狀碳化物、非金屬夾雜、組織疏松、成分偏析、晶界上的淬火變形等有關(guān)；裂紋通常與燒傷相伴而生。當工件表層的殘余拉應力超過(guò)材料的抗拉強度時(shí)，就會(huì )產(chǎn)生磨削裂紋。

磨削裂紋通常用熒光物質(zhì)法、鐵粉法及稀硝酸腐蝕法進(jìn)行檢查。

三、消減磨削燒傷與裂紋的工藝途徑

1、正確選用砂輪，例如可采用顆粒較粗、較軟、組織較疏松的砂輪；砂輪磨損后應及時(shí)修整。

2、改善磨削時(shí)的冷卻條件，如采用內冷卻方法；設法使冷卻液滲透到磨削區中。

3、合理選擇磨削用量，例如提高工件的轉速，采用較小的徑向進(jìn)給量。

更多相關(guān)信息》》》

檢查零部件表面磨削燒傷的新方法

X射線(xiàn)應力測定儀在特種設備檢驗中的應用

Xstress Robot機器人應力檢測系統帶您深入了解應力檢測新技術(shù)
