幾乎所有幾何形狀的樣品都可以用巴克豪森噪聲分析儀進行分析，這一結論已經在小于1mm及以上的區域進行了成功的測試。巴克豪森噪聲分析儀的傳感器需要與待分析區域進行適當的接觸。為了在被測區域產生足夠的磁通量密度，我們的傳感器旨在優化傳感器尖端和測試表面之間的接觸面積：

較大的拾取區域可實現更快的測量，但較小的拾取范圍可提供更高的分辨率。優化傳感器拾取和接觸區域可在測試速度和分辨率之間實現理想平衡，幾何體零件可以通過手動或自動化進行測試，使用抽查或表面掃描以及映射結果?？梢詼y量各種幾何形狀零件，我們使用以下名稱：規則和復雜。

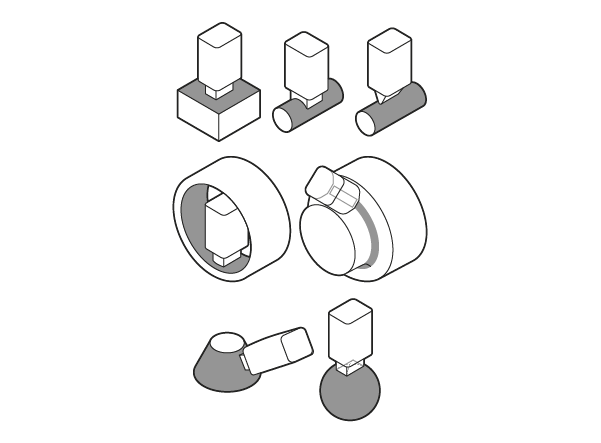

規則幾何形狀零件

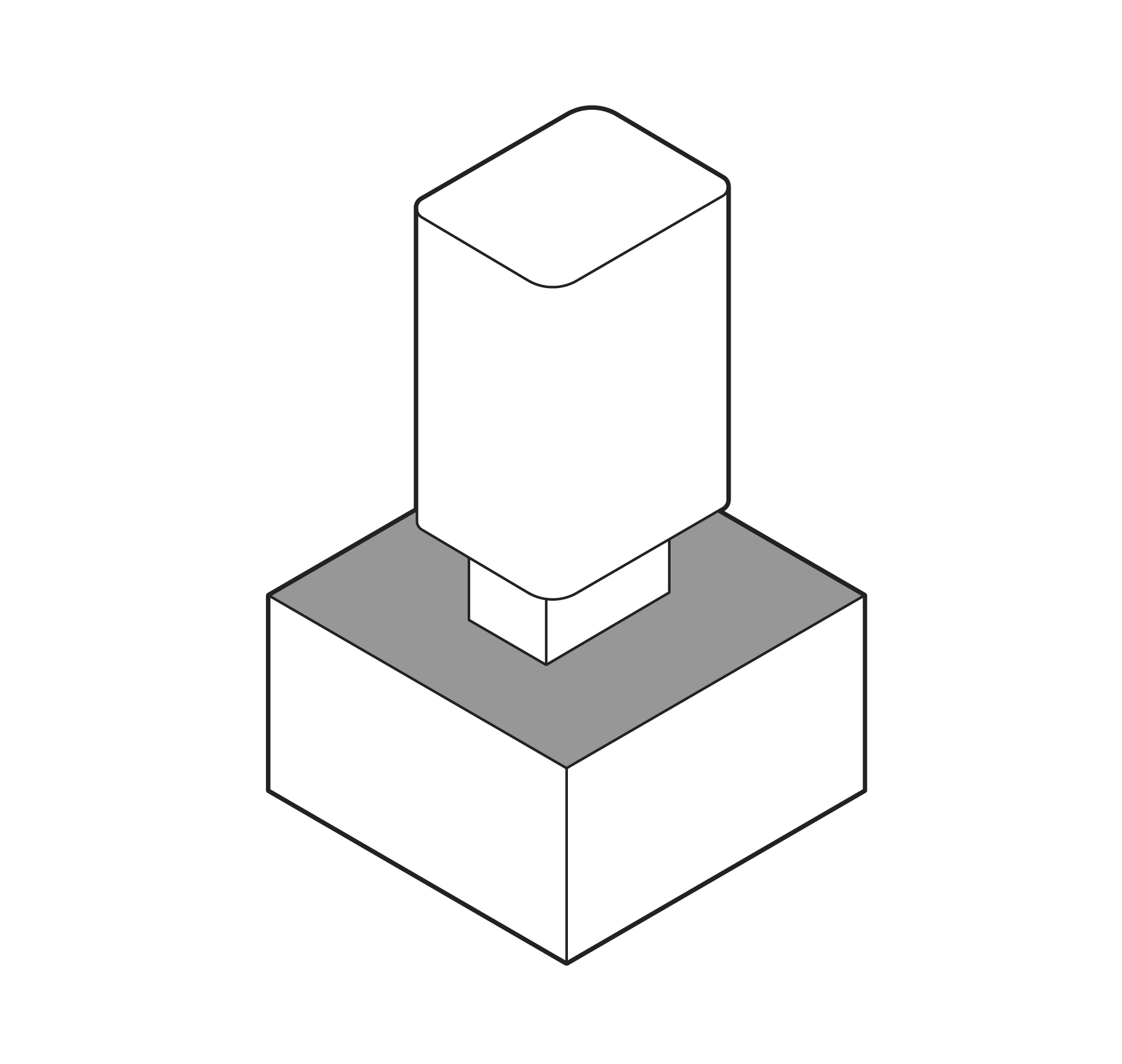

平面：

不同尺寸的平面可以用巴克豪森噪聲分析儀進行分析，儀器對表面的大小沒有限制，但小于 25 mm² 的區域確實有限制，典型例子是研磨法蘭表面是用巴克豪森噪聲分析。用于平面的典型傳感器：平面傳感器、通用傳感器。

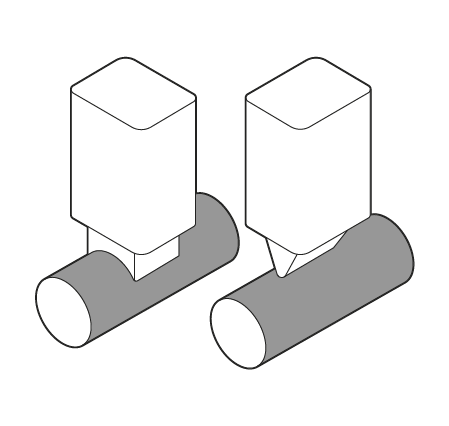

凸面和圓柱面:

不同尺寸的凸面和圓柱面可以用巴克豪森噪聲分析儀進行分析。表面的大小沒有限制，但小于 10 mm的直徑有限制。凸面和圓柱面的傳感器尖端可以設計為遵循表面形狀，也可以通用地掃描各種直徑。常見表面是曲軸和凸輪軸軸承軸頸等圓柱面。凸面和圓柱面的典型傳感器：凸輪軸傳感器、拾取傳感器、外徑傳感器、平面傳感器、曲軸外徑傳感器

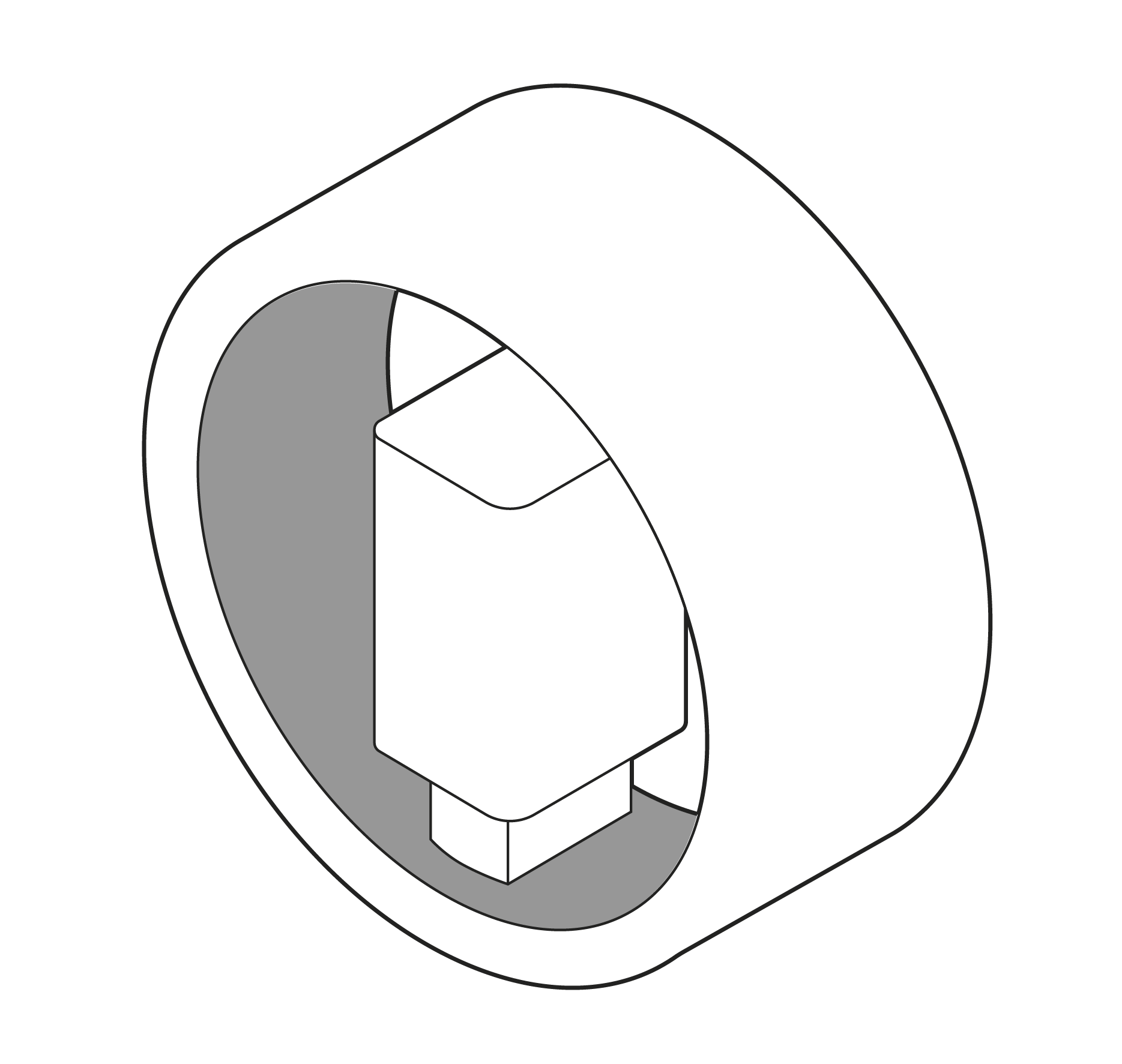

孔類

不同尺寸的孔可以用巴克豪森噪聲分析儀進行分析。表面的大小沒有限制，但直徑小于 6 mm 的孔在傳感器安裝方面確實存在限制，典型例子是燃料輸送部件中的空穴。典型的孔傳感器：拾取傳感器、ID 傳感器

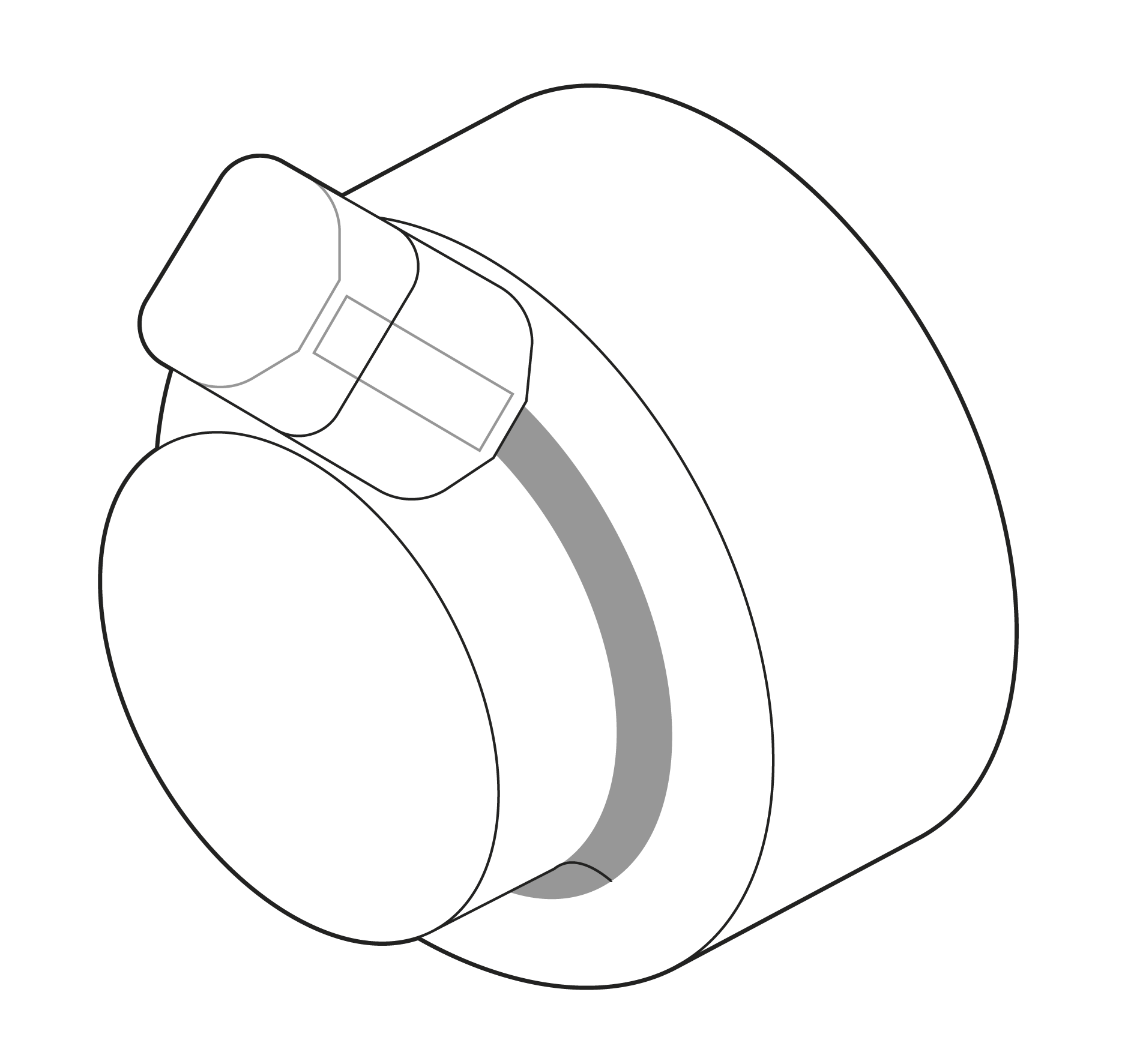

凹面

不同尺寸的凹面可以用巴克豪森噪聲分析儀進行分析。表面的大小沒有限制，但半徑小于 1 mm的幾何體確實有限制。相鄰區域不得阻擋進入待測表面的通道，典型凹面是曲軸軸頸半徑表面（圓角）。凹面的典型傳感器：拾取傳感器、ID 傳感器、曲軸半徑傳感器。

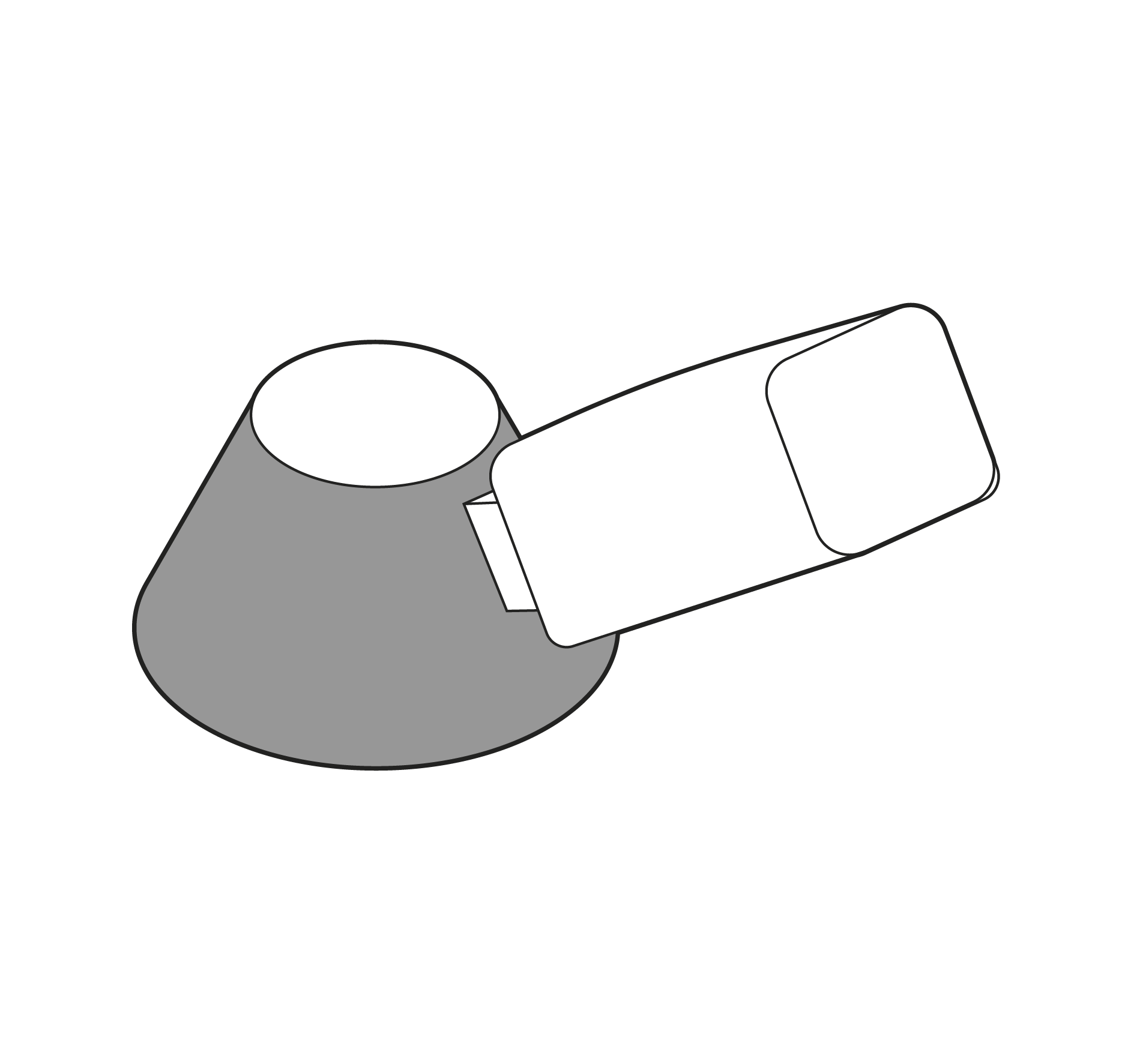

錐形面

不同尺寸的錐形表面可以用巴克豪森噪聲分析儀進行分析。表面的大小沒有限制，但每個傳感器設計的直徑之間的變化量是有限的。小于 10 mm 的直徑有限制，尤其是在圓周方向測量時。錐形表面的典型傳感器：拾取傳感器、外徑傳感器、平面傳感器。

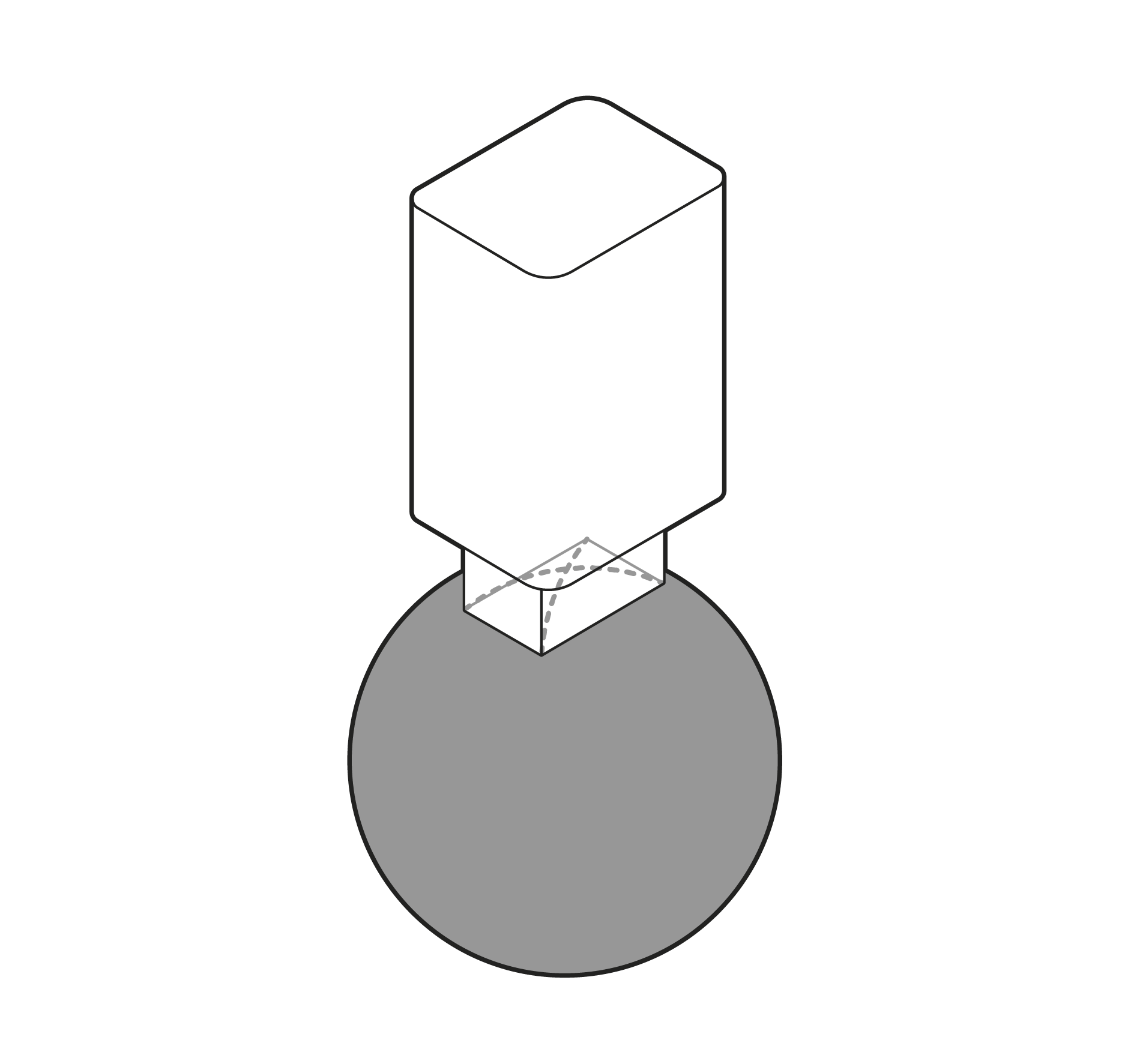

球形面

不同尺寸的球面可以用巴克豪森噪聲分析儀進行分析。表面的大小沒有限制，但直徑小于 10 毫米確實有物理限制。球形的傳感器尖端可以設計為遵循表面形狀/輪廓，也可以通用地掃描不同的直徑。用于球面的典型傳感器：拾取傳感器、外徑球形傳感器。

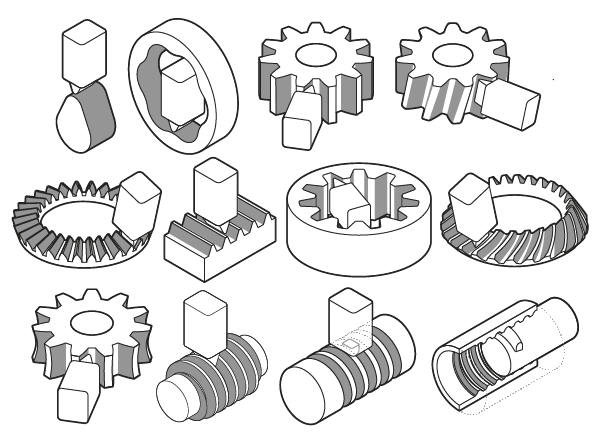

復雜幾何形狀零件

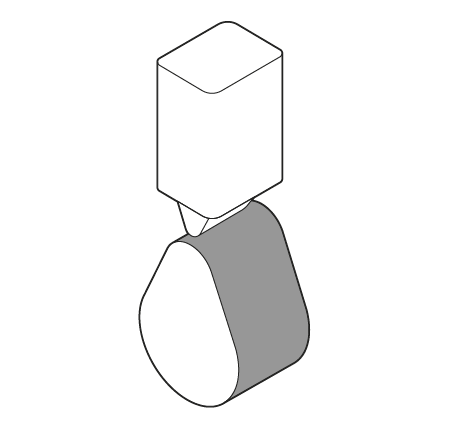

凸輪凸角

不同尺寸的凸輪凸角可以用巴克豪森噪聲分析儀進行分析。掃描凸輪凸角時，傳感器的接觸角在凸輪凸角旋轉過程中會(huì )發生變化。凸輪軸傳感器的設計使這些變化對傳感器的信號質量影響最小。窄于 6 mm 的凸輪凸角確實有物理限制，但沒有尺寸上限限制。當波瓣之間空間很小或沒有空間時，可以設計特殊的傳感器。凸輪凸角的典型傳感器：凸輪軸傳感器、外徑傳感器。

凸輪環

不同尺寸的凸輪環可以用巴克豪森噪聲分析儀進行分析。當掃描內徑表面上的凸輪環時，傳感器的接觸角在掃描凹凸形狀時會(huì )發生變化。凸輪軸傳感器的設計使角度變化對傳感器信號質量的影響最小。在測試時，小于 20mm 的內徑確實對傳感器配件有物理限制，但沒有上限。凸輪環的典型傳感器：凸輪軸傳感器、ID傳感器。

齒輪

齒輪有幾個不同的表面，可以用巴克豪森噪聲分析儀進行分析。通常在巴克豪森噪聲分析中，齒輪齒面分為齒面/端面和圓角半徑/根部?？梢苑治鳊X輪的尺寸沒有上限，但模數小于2的齒輪齒可能會(huì )受到傳感器安裝的限制。由于牙齒表面是凸起的，傳感器觸點是線形的，因此可能需要幾條掃描路線來掃描整個牙齒。對于不同的齒輪表面，有不同種類的傳感器。在某些情況下，根據齒輪的幾何形狀，同一傳感器可用于所有齒面。

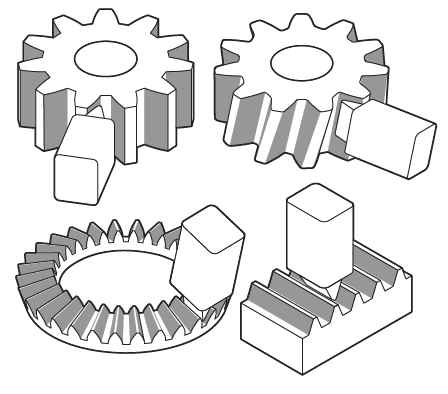

外正齒輪、外斜齒輪、外直錐齒輪、齒條齒輪
外正齒輪、外斜齒輪、外直錐齒輪以及齒條和小齒輪齒可以用巴克豪森噪聲進行分析。齒輪后刀面/面使用直邊傳感器進行掃描，圓角半徑/齒根需要圓形傳感器

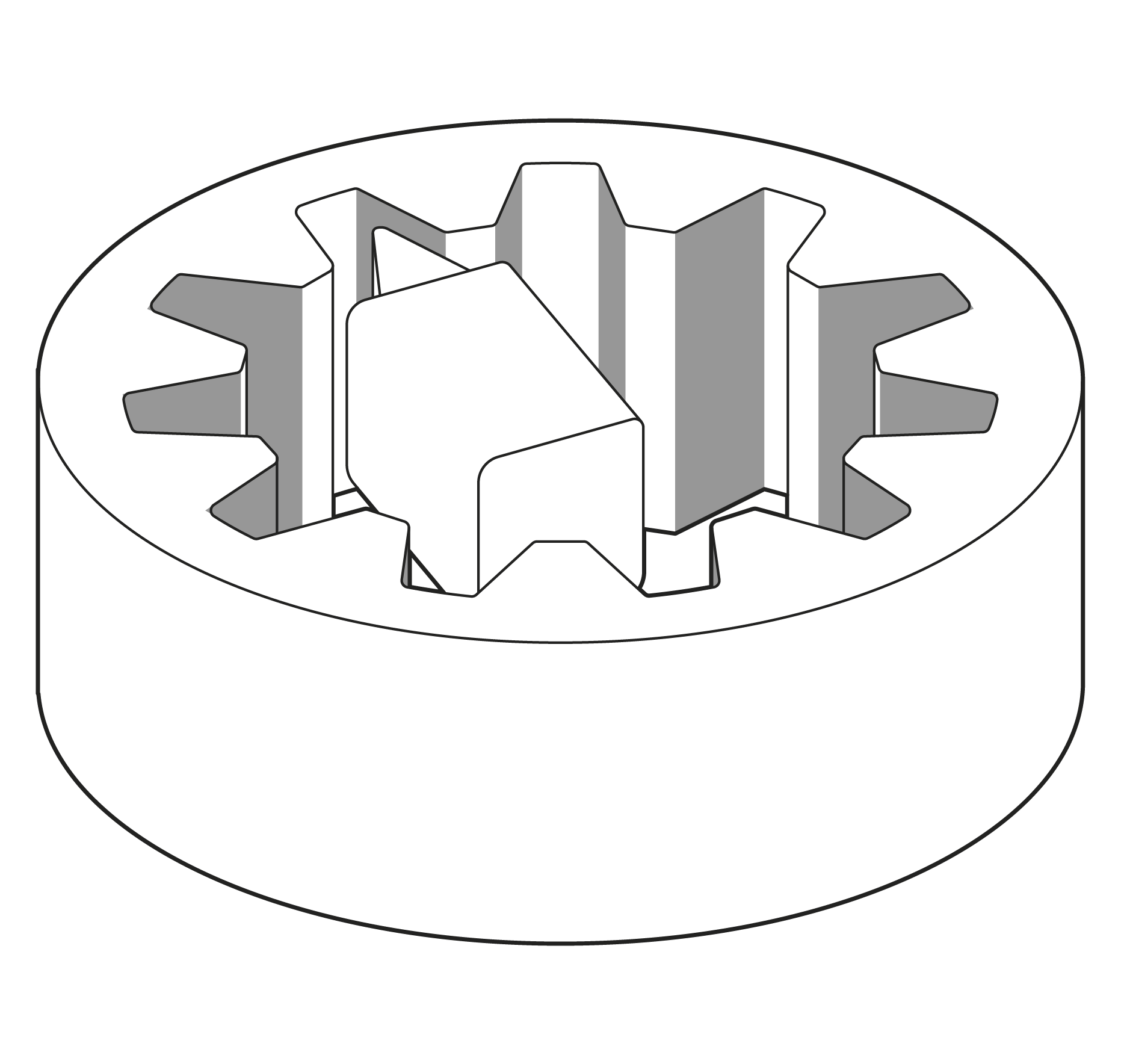

內正齒輪和內斜齒輪

內正齒輪和斜齒輪齒可以用巴克豪森噪聲分析儀進行分析。齒輪齒面/面使用傳感器掃描內齒，圓角半徑/齒根需要帶有圓形傳感器尖端的傳感器。齒輪尺寸沒有上限，但請注意，傳感器必須安裝在齒輪的中心部分內。內正齒輪和內斜齒輪的典型傳感器：內齒齒面傳感器、齒根傳感器。

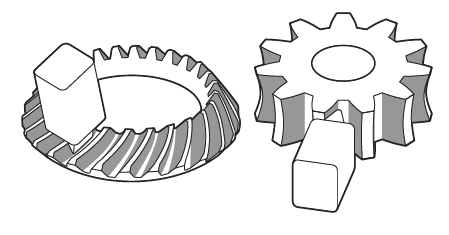

螺旋錐齒輪、準雙曲面齒輪和蝸輪

螺旋錐齒輪、準雙曲面齒輪和蝸輪面/齒面可以用巴克豪森噪聲分析儀進行分析。復合曲面的傳感器頭的形狀使其能夠與表面正確接觸。用于復合曲線曲面的傳感器需要具有特定的幾何形狀和尺寸。因此，對于可掃描的零件，一個傳感器的尺寸范圍有限。螺旋錐齒輪、準雙曲面齒輪和蝸輪的典型傳感器：錐齒輪和小齒輪傳感器。

蝸輪蝸桿
蝸輪面/齒面可以用巴克豪森噪聲分析儀進行分析。用于蝸輪蝸桿測試的傳感器的設計和類型取決于零件的幾何形狀和尺寸。有許多經過測試和驗證的解決方案可用。蝸輪蝸桿的典型傳感器：錐齒輪和小齒輪傳感器、齒輪后面傳感器。

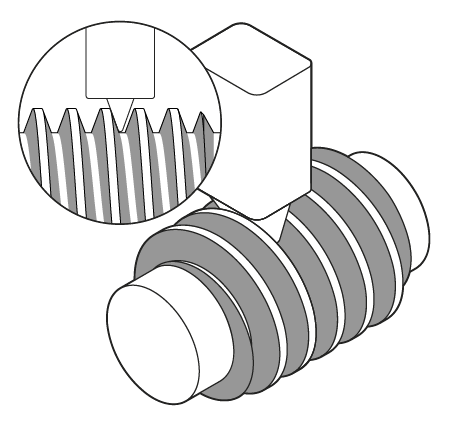

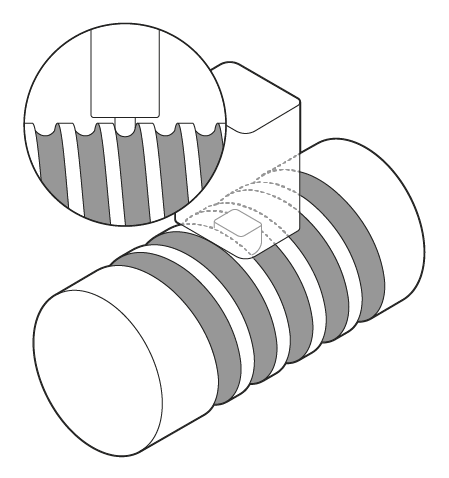

滾珠絲杠
滾珠絲杠槽可以用巴克豪森噪聲分析儀進行分析。滾珠絲杠傳感器的設計和類型取決于零件的幾何形狀和尺寸。在測試時，小于 10mm 的外徑和小于 2mm 的凹槽尺寸確實對傳感器配件有限制，但沒有上限。滾珠絲杠的典型傳感器：外徑槽傳感器。

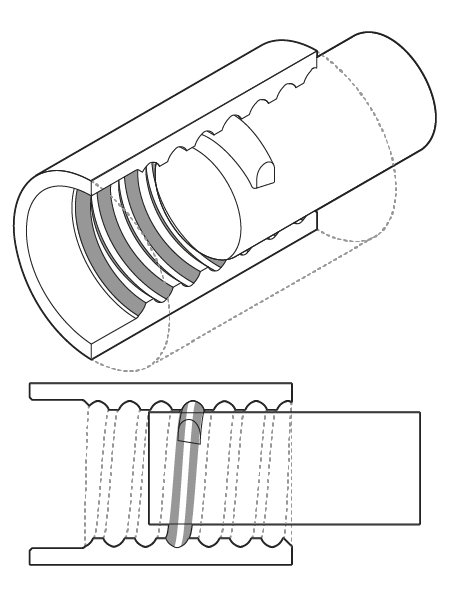

滾珠絲杠螺母
滾珠絲杠螺母槽可以用巴克豪森噪聲分析儀進行分析。滾珠絲杠螺母傳感器的設計和類型取決于零件的幾何形狀和尺寸。在測試時，小于 30mm 的內徑和小于 2mm 的凹槽尺寸確實對傳感器配件有限制，但沒有上限。滾珠絲杠螺母的典型傳感器：內徑溝槽傳感器。
