拋噴丸強化是一種廣泛使用的方法，其在工件表面產生壓縮應力，使其更耐用。如許多制造工藝一樣，拋噴丸強化也需要包括精確應力值的質量控制。用于測量拋噴丸強化工件殘余應力的常用技術是X射線衍射。

 Stresstech在無損過程控制和質量檢驗方面擁有30多年的經驗。Stresstech產品線包括利用巴克豪森噪聲技術、孔鉆(ESPI：電子散斑圖案干涉術)以及本文焦點 - X射線衍射的應力分析儀。隨著技術和制造的進步，產品線包括許多自動測量功能，并使用了工業機器人。工業機器人可用于測量具有復雜形狀和寬表面工件的殘余應力，通過自動化創(chuàng )建靈活的測量過程。Stresstech機器人的X射線測量系統被稱為Xstress機器人。

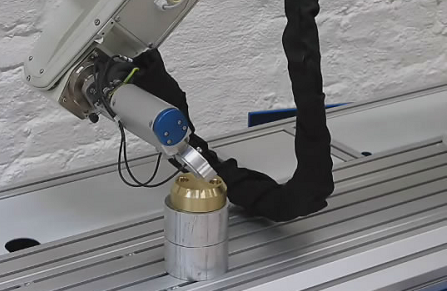

圖1：機器人通過 X 射線衍射在具有復雜形狀、寬表面或難以到達區域的零件上簡易測量殘余應力

根據X射線衍射數據測定殘余應力

X射線是具有較短波長(即比可見光具有更高的能量)的電磁輻射波。短波長X射線非常適合探測材料中的面間距。使用面間距作為極限標距長度，X射線技術是理想的技術，并適用于所有結晶材料，特別是金屬，同時也適用于陶瓷。其測量絕對應力，而無需無應力樣品進行校準。

具有周期性晶格結構的材料可以用所謂的單位晶胞描述，其是包含用于指定各種材料晶體結構信息的Z小體積單元。通過連接原子所在的點形成晶格結構。用于描述這些單位晶胞的常用的坐標系是米勒指數計數法。

常見的X射線源是X射線管，其中電子被轟擊至目標金屬陽極。通過加熱充當陰極的鎢絲形成熱離子電子。用高電壓(25 kV至60 kV)將電子加速，這給予電子足夠的能量使其從目標金屬原子，發射特定于陽極材料的標識特征射線,這種接近單色射線可用于X射線衍射分析。

通過衍射峰位置計算應變，由衍射數據確定殘余應力。作用在測量材料上的應力改變了晶面間距，其可以被測量。在實踐中，首先測量無應力的金屬粉末以對特定材料的器件進行校準。在校準期間，將檢測器放置到粉末的已知衍射角，并設置角度盤。然后通過測量具有多個傾斜角的晶格距離來計算應力，并且結果被繪制為d vs sin2X圖，其中d是測量的晶面間距，X是傾斜角?？蓮脑?/span>d vs sin2X圖的斜率確定殘余應力。

X射線衍射是測量殘余應力的非破壞性的、簡便的方法。曝光區域量會(huì )影響測量時間，而使用較大的準直器會(huì )減少測量所需時間。

布拉格定律描述了來自晶格面的X射線衍射。表示為λ=2dsinθ，其中λ是X射線的波長，d是晶面間距，θ是衍射角，如圖2所示。布拉格定律假定入射波和衍射波同相并經歷相長干涉。布拉格定律已證明其本身是精準的、正確的，使其成為衍射應用的有用工具。

用機器人達到極限

工業機器人系統包括具有多個軸的機器人臂，其由機器人控制器控制?？刂破鬟€可以控制外部軸和旋轉單元，可用于操作工件。機器人具有不同的尺寸、不同的有效載荷和可達性。機器人應用的重要部分是附接到機器人凸緣的工具，機器人需要完成其任務。該工具幾乎可以是任何東西：夾子、焊槍、點膠機等。機器人系統通常具有外圍I/O設備，其可以通過機器人控制器進行操作和監視。其中一個關鍵特征是機器人也是可重新編程的。

　　Xstress機器人系統是用于測量殘余應力的交鑰匙解決方案。它使用工業機器人作為測角儀，從而為測量過程帶來更多的靈活性和自動化。Xstress機器人系統由包括機器人控制器、X射線管和準直器的工業機器人、X3003主機和帶有XTronic軟件的計算機組成。作為選項，Xstress機器人可以使用迷你管而非標準的G3 X射線管進入圖3所示的較小空間。

在X射線測量中使用Xstress機器人與工業機器人的Z大優勢是能夠將G3測量頭移動到其他難以到達的空間，從而生成準確的測量結果。寬工作區為Xstress機器人提供了測量大型、復雜零件的方法，無需在測量之間移動零件。此外，由于XTronic中測量點的映射特征，測量過程是自動的。Xstress機器人是敏捷的，能移動至難以到達的位置(如可以移動至圓柱形管)，而對標準測角儀來說這是一個不可能的任務。機器人可輕易地將測量頭帶入管內以測量如圖4所示的管焊縫的應力。

該系統可以包括外部軸線以在測量期間旋轉諸如曲軸的零件，從而給予機器人更多的可用于測量的空間。Xstress機器人系統可以利用旋轉軸訪問：例如軸的各側。旋轉單元是高度自動化應用的理想選擇，如圖5所示。

使用方便

Stresstech在設計Xstress機器人時考慮了Z終用戶。大多數工作是使用XTronic軟件完成的，XTronic軟件控制機器人并計算殘余應力。在正常操作中，首先將附接到機器人臂的G3測角儀手動定位到測量位置。位置被映射到測量程序，然后通過XTronic軟件加以執行。在測量程序期間，機器人將G3測角儀移動到測量位置，并根據XTronic中定義的參數測量工件。實時計算殘余應力，用XTronic在圖中顯示數據。Z終用戶無需為數據處理花費時間，因為能以用戶友好的形式從XTronic中即刻讀取測量結果。

XTronic提供各種功能支持Xstress機器人測角儀的操作?？梢酝ㄟ^(guò)XTronic將機器人移動到編程位置，無需使用機器人示教器。這有助于驗證測量點。此外，XTronic具有對準X射線管以實現更準確測量結果的功能。必須手動進行標準測角儀的對準，機器人測角儀只能通過修改XTronic的工具數據和機器人自動對準本身進行對齊。
